Ваги-дозатор (електронні ваги с функцією дозування) з двома релейними каналами ВТА-60/15-7-2R (15 кг, d=1/2/5 г)

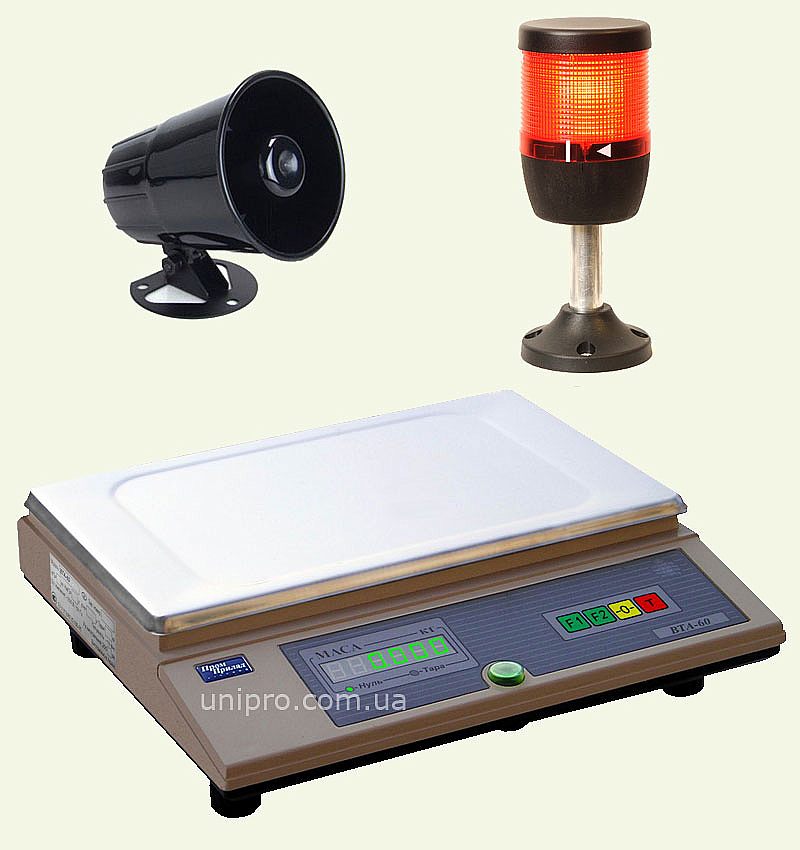

  Ваги-дозатор ВТА-60/6-7-2R  призначені для вимірювання та індикації маси продукції, а також для управління додатковими пристроями (світлосигнальна колона, звукова сирена, пневмо-циліндри, пускачі та ін.).
   Хочеться відзначити, що стандартна модель технічних вагів ВТА-60 /6-7 теж може використовуватися в якості дозатора, проте вихідні сигнали дозатора малопотужні (5 В, 0,02 А), і використовувати їх можна тільки в якості інформаційних або для управління проміжними схемами.

   Завдяки високій точності зважування, великій швидкості зважування і цифровим фільтрам від вібрацій, ваги по праву займають одну з лідируючих позицій в Україні серед бюджетних і портативних вагових дозаторів.

     Вбудований релейний вихід в ваги з потужністю 250VA / 10A  дозволяє підключати безпосередньо слабопотужні виконавчі пристрої або через додаткові схеми узгодження потужні пристрої (пневмоциліндри, вібратори, шнеки і т.д.).

  Принцип роботи в режимі дозування маси:

   Вихідні реле можуть працювати по 4-х алгоритмах. Тип алгоритму задає оператор.
   При включенні вихідних сигналів в крайньому лівому знака індикатора загоряються сегменти: нижній сегмент - вихід А, середній - вихід В. В алгоритмі 3 протягом інтервалу Р1 і Р2 відповідний сегмент блимає.

• Алгоритм 0  - вихідний сигнал 1 включається при досягненні заданої маси А. Як тільки маса стала менше значення А, сигнал вимикається. Вихідний сигнал 2 працює аналогічно, тільки щодо заданого значення В.


• Алгоритм 1  - вихідний сигнал 1 включається, як тільки маса стає більше значення А, і вимикається, як тільки значення маси стає більше заданого значення В. Для повторного спрацьовування сигналу 1 необхідно, щоб значення маси зменшилось нижче значення А. Вихідний сигнал 2 працює аналогічно алгоритму 0.


• Алгоритм 2  - при натисканні кнопки «Т» включається вихідний сигнал 1 і 2. Виключається, як тільки маса стає більше відповідно до заданого значення А і В. Для наступного спрацьовування сигналів необхідно повторно натиснути кнопку «Т». Якщо потрібно примусово вимкнути сигнали, необхідно натиснути кнопку «→ 0 ←».



• Алгоритм 3  - після натискання кнопки «Т» через інтервал часу Р1 включається реле 1 і значення маси обнуляється. При досягненні значення маси А, реле 1 вимикається. Через інтервал часу Р2 включається реле 2 (якщо параметр Р4 = 0 значення маси обнуляється). При досягненні маси значення В, реле 2 вимикається. На табло висвічується загальна маса. Якщо потрібно примусово вимкнути сигнали, необхідно натиснути кнопку «→ 0 ←».

Повна інформація з налаштування і роботи релейних каналів представлена ​​тут >>

  Також, в вагах є інтерфейс RS-232, завдяки якому є можливість підключення ваг в "1С: Підприємство". Крім того, у нас ви можете замовити COM-об'єкт для підключення ваг до 1С.

Функції:

• можливі НПВ: 3 кг, 6 кг, 15 кг, 30 кг;

• висока точність зважування;
• фільтри для роботи в умовах вібрацій;
• світлодіодний індикатор "МАСА";

• режим "Автотара";
• платформа 220х340 мм, під замовлення: 240x400 мм;
• живлення: мережа ~ 220 В;

• два реле (потужність: 250VA / 10A) для управління виконавчими пристроями;
• можливість інтеграції дозатора в облікові программми (1С: Підприємство).

Алгоритми роботи вагів ВТА-60/XX-7-2R з двома релейними каналами >>
